Backer typ 6553, 21R/2500W, brzdný rezistor k měniči

Brzdný odpor pro maření regenerační energie, která vzniká při brzdění motoru frekvenčním měničem. Připojuje se na k tomu určené svorky měniče.

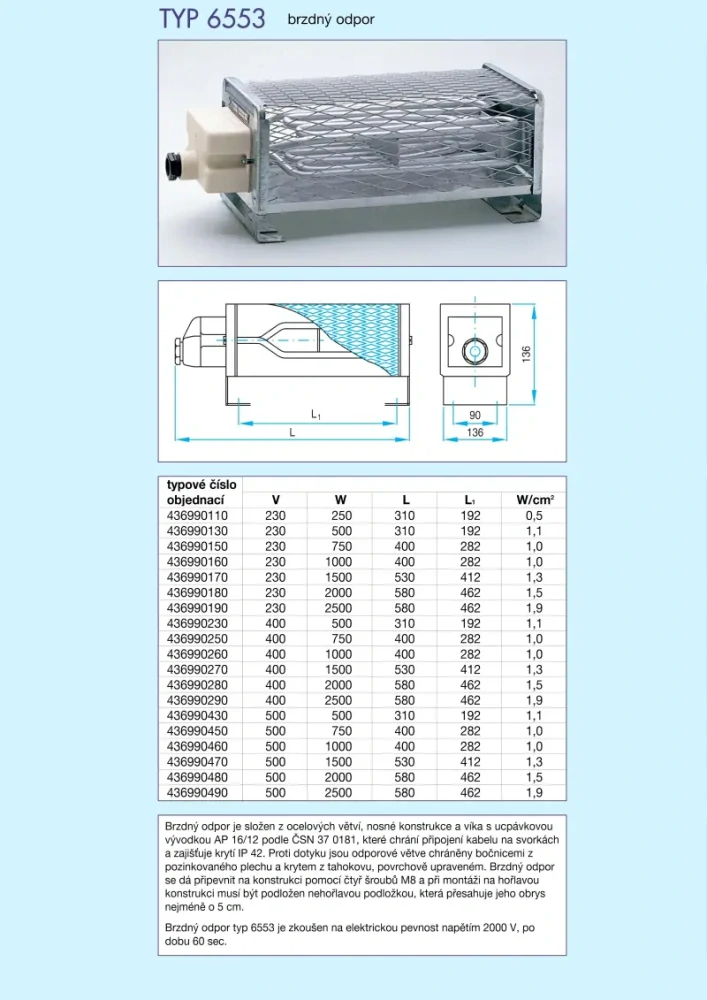

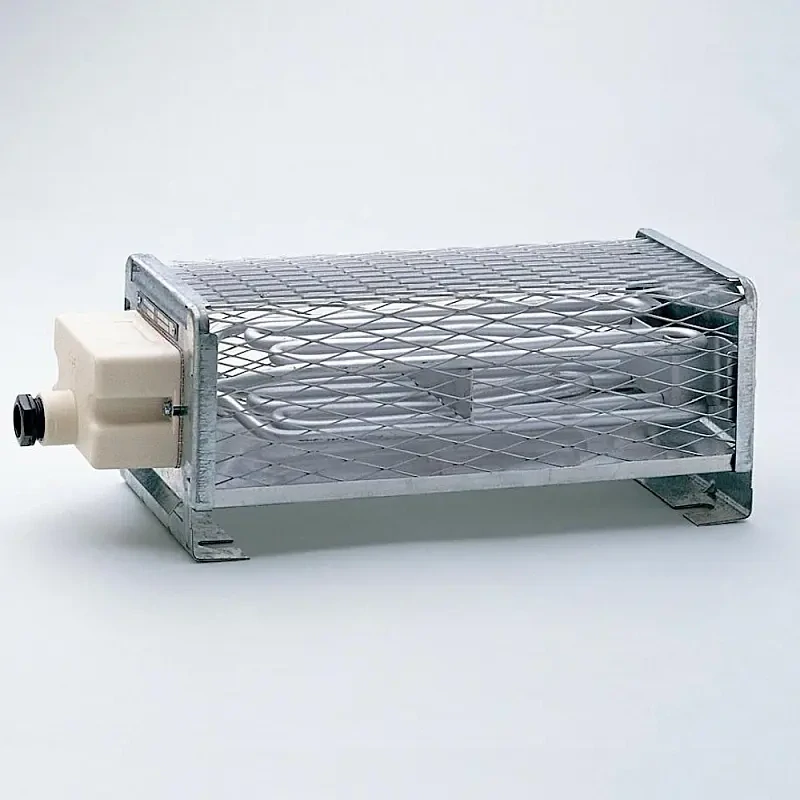

Odpor je složen z ocelových odporových větví, nosné konstrukce a víka s ucpávkovou vývodkou AP 16/12 podle ČSN 37 0181, která chrání připojení kabelu na svorkách a zajišťuje krytí IP 42. Proti dotyku jsou odporové větve chráněny bočnicemi z pozinkovaného plechu a krytem z tahokovu, povrchově upraveným.

Odpor se připevní na konstrukci čtyřmi šrouby M8. Při montáži na hořlavou konstrukci musí být podložen nehořlavou podložkou, která přesahuje jeho obrys nejméně o 5 cm. Umístěte jej tak, aby produkované teplo neohřívalo ostatní přístroje v jeho blízkosti.

Elektrická pevnost se u typu 6553 zkouší napětím 2000 V po dobu 60 sekund. Odpor proto vyhovuje i pro měniče s napájením 3 × 400 V, u nichž brzdný tranzistor spíná přibližně při 700 V.

Odporová hodnota 21,16 Ω vychází z jmenovitých údajů tělesa 230 V / 2500 W (R = U² / P). Typové objednací číslo 436990190.

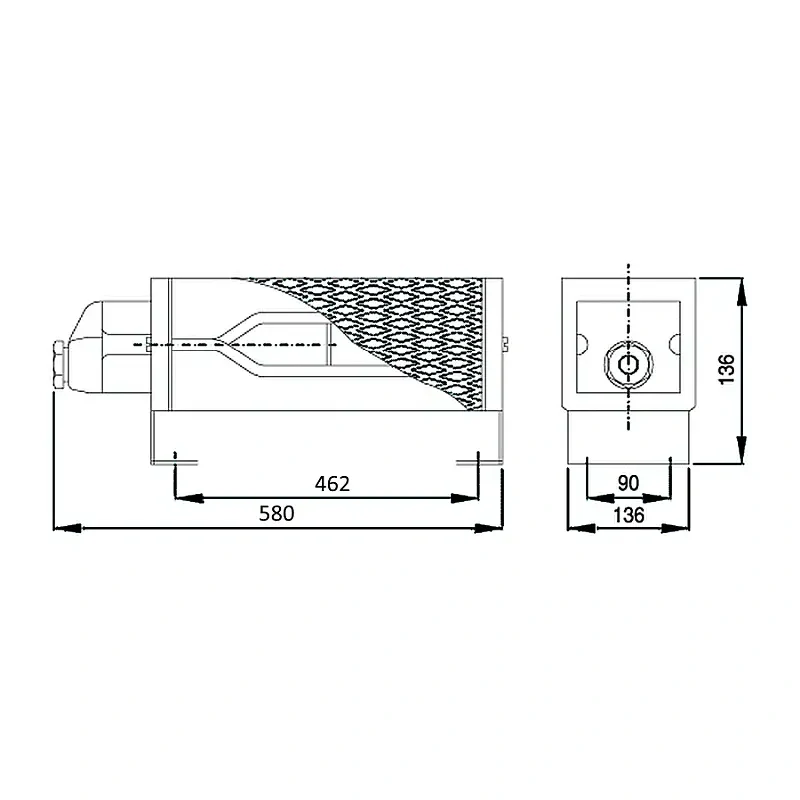

Rozměry: délka 580 mm, šířka 136 mm, výška 136 mm; rozteč montážních otvorů 462 mm.
