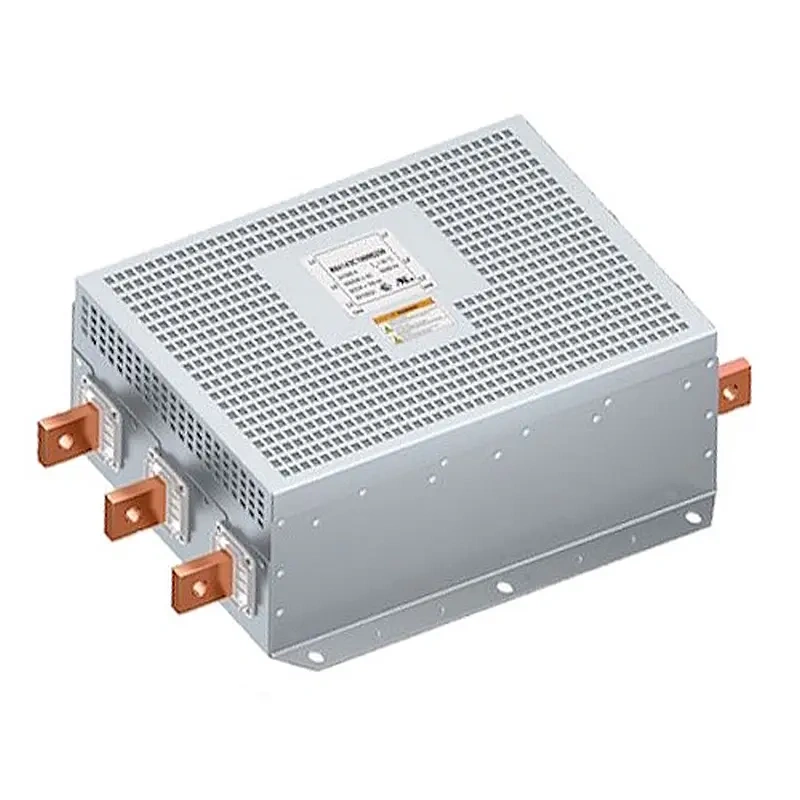

BTF-P1340-440, odrušovací filtr k měniči, třída 'B'

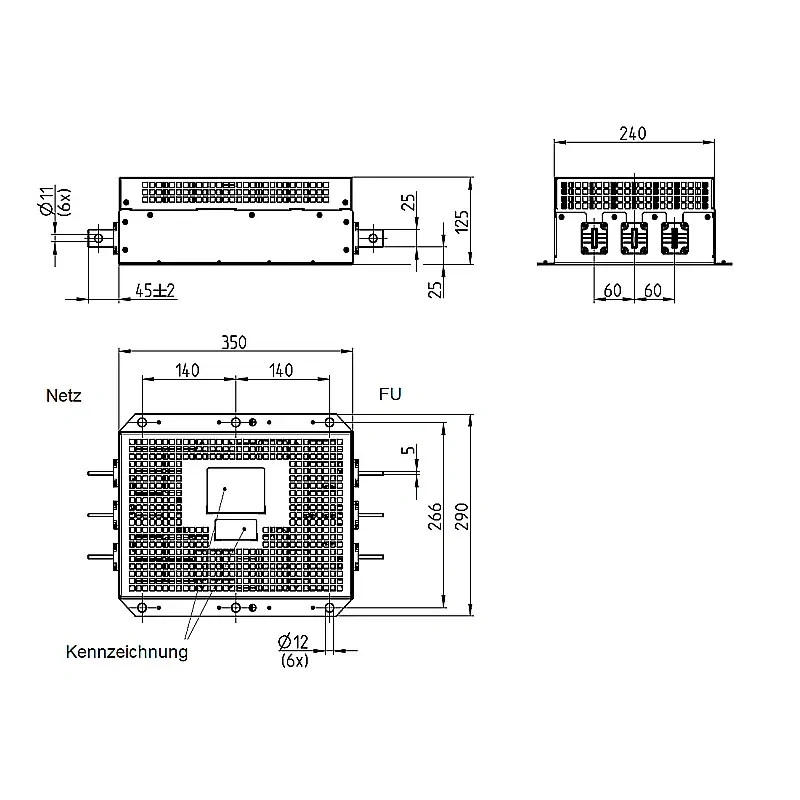

Externí odrušovací filtr třídy „B“ pro frekvenční měniče HITACHI řady SJ-P1 s napájením 3 x 380 až 500 V. Filtr je v konstrukčním provedení „kniha“, takže jej lze namontovat pod měnič i vedle něj.

Filtr se připojuje mezi napájecí síť a vstupní (síťové) svorky měniče. Omezuje rušení, které měnič generuje a jež by se jinak šířilo napájecí sítí do okolí. Měniče řady SJ-P1 mají odrušovací filtr zabudovaný; externí filtr se použije tam, kde je potřeba vyšší stupeň odrušení, než jaký zajistí filtr interní, nebo kde to vyžaduje norma pro dané prostředí.

Základní doporučení pro instalaci:

• filtr umístěte co nejblíže k měniči a propojení veďte co nejkratší cestou
• filtr i měnič spojte s uzemněnou montážní deskou kovovým kontaktem bez lakované vrstvy
• kabel k motoru by měl být co nejkratší, jeho délka zvyšuje kapacitní proudy i elektromagnetické vyzařování; doporučená délka nepřesahuje 50 m
• je-li kabel k motoru delší než 50 m, doporučujeme doplnit na výstup měniče motorovou tlumivku
• účinné potlačení rušení je zajištěno jen tehdy, je-li pro daný měnič vybrán vhodný filtr a je-li správně nainstalován

Filtr je určen pro měniče P1-03720HFEF.
