H6, sada držáků pro brzdný rezistor TR309

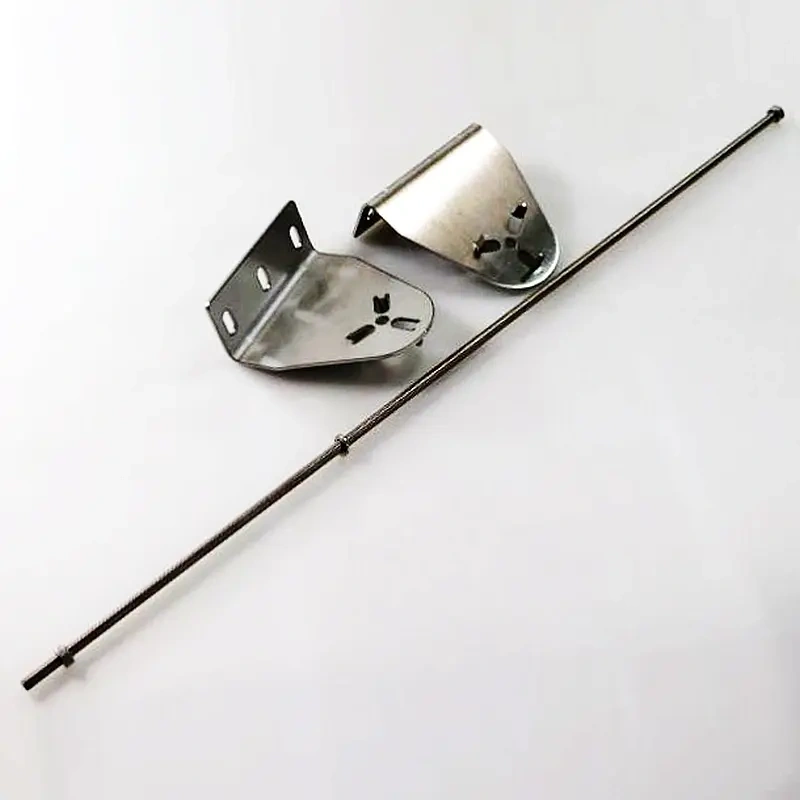

Sada pro upevnění drátového výkonového rezistoru TR309. Obsahuje dva nerezové držáky a závitovou tyč, která prochází keramickým tělem rezistoru a oba držáky proti sobě stáhne.

Rezistor se pak přišroubuje na konstrukci nebo do rozváděče třemi podélnými otvory v patce každého držáku.

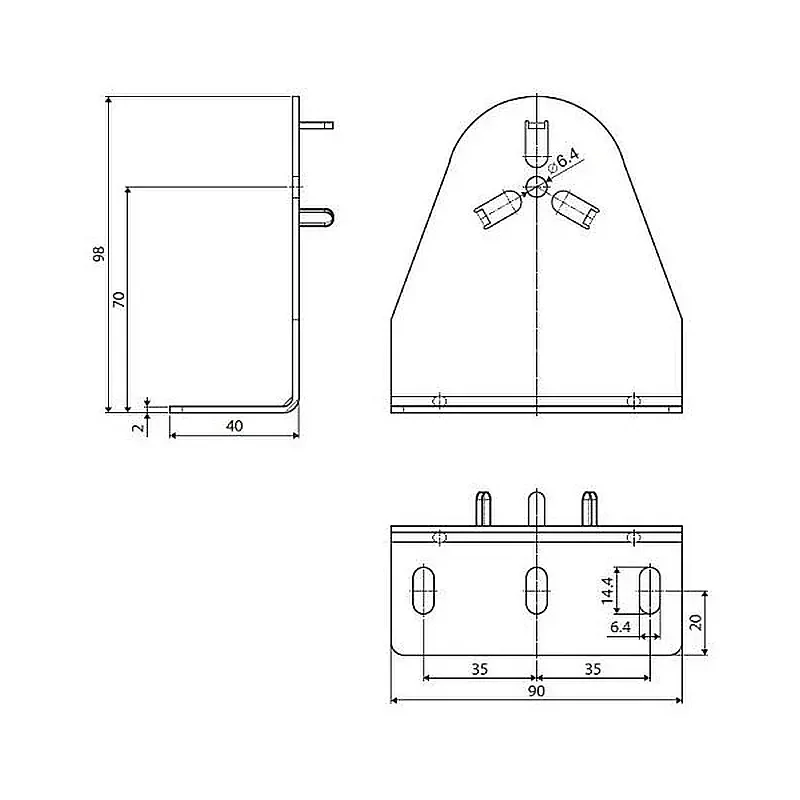

Rozměry držáku: výška 98 mm (70 mm k ohybu), hloubka patky 40 mm, patka 90 × 20 mm se třemi otvory 6,4 × 14,4 mm v roztečích 35 a 35 mm, středový otvor pro závitovou tyč Ø 6,4 mm.

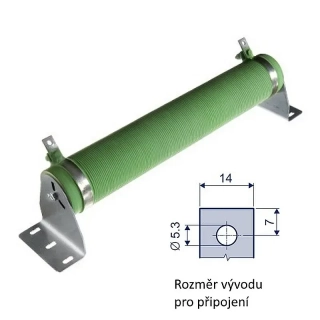

Držáky nejsou součástí dodávky rezistoru a objednávají se samostatně. Po nasazení držáků je rozteč upevňovacích otvorů u rezistoru TR309 430 mm.
