- HITACHI, měnič frekvence 2.2kW, typ C1-022HFE, napájení 3 fáze, IP20obvykle do 3 dnů, skladem 2 ks19 178,50 Kč/ ks15 850,00 Kč bez DPH
Kompletní specifikace

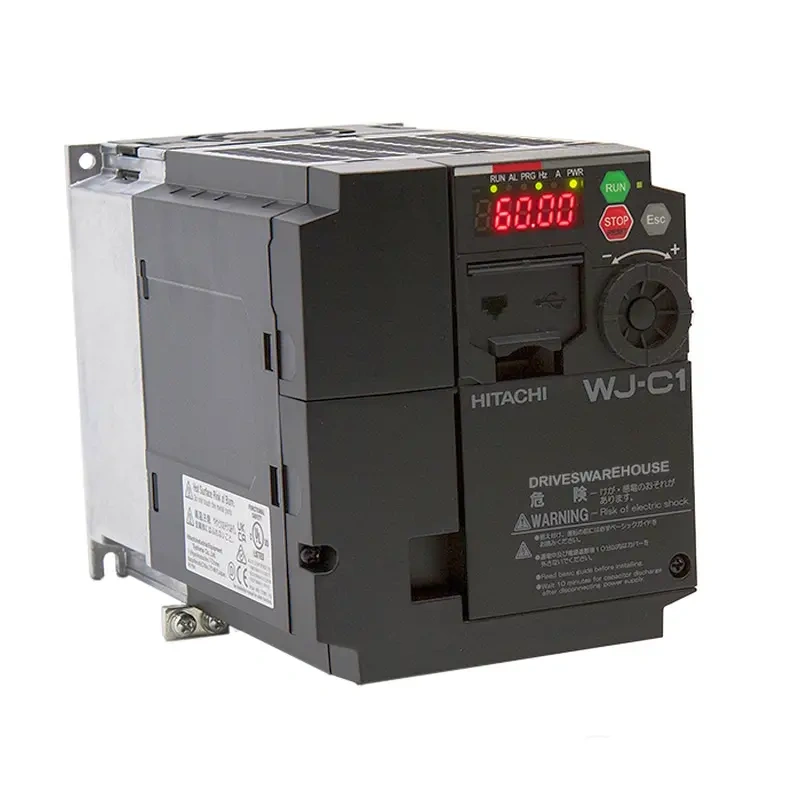

Frekvenční měnič HITACHI nové řady WJ-C1 (C1 series) – nástupce osvědčené řady WJ200, se kterou je plně zaměnitelný (shodné parametry v základním režimu, přenos nastavení pomocí ProDriveNext). Určen pro náročné aplikace nízkých výkonů s bezsenzorovým vektorovým řízením asynchronních i PM motorů, funkcí bezpečného vypnutí STO a vestavěným PLC (EzSQ). Typ C1-022HFE nahrazuje typ OMRON MX2-A4022-E.
| Maximální výkon motoru: | 2.2 / 3 kW (provoz ND / LD)** |
| Výstupní proud: | 6 / 7.1 A (provoz ND / LD)** |
| Výstupní napětí měniče: | 3 x 380 až 480 V~ |
| Rozsah napájecího napětí: | 3 x 380 až 480 V~ (-15 % / +10 %), 50 / 60 Hz |

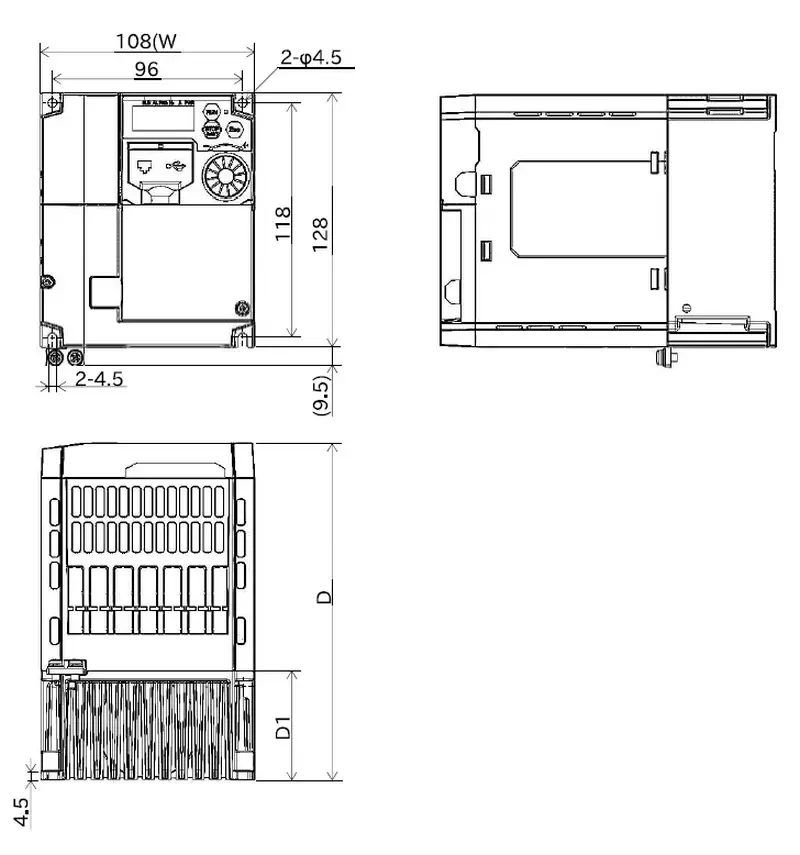

| Rozměry (V x Š x H): | 128 x 108 x 170,5 mm |
| Hmotnost: | 1.8 kg |
| Náhrada za typ: | OMRON MX2-A4022-E; plně zaměnitelný s řadou HITACHI WJ200 |
| Způsoby řízení: | PWM; V/f (konstantní / redukovaný moment, volná V/f, automatický boost), V/f se snímačem, bezsenzorové vektorové řízení IM (i se snímačem), bezsenzorové vektorové řízení PM motorů |
| Režimy parametrů: | Základní režim (parametry shodné s WJ200) / Rozšířený režim |
| Rozsah výstupní frekvence: | 0,01 až 590,00 Hz |
| Přesnost frekvence: | Digitálně nastavená hodnota: ±0,01 % z fmax Analogově nastavená hodnota: ±0,2 % z fmax |
| Rozlišení nastavení frekvence: | Digitálně nastavená hodnota: 0,01 Hz Analogově nastavená hodnota: 1/1000 z fmax |
| Startovací moment: | 200 % / 0,5 Hz (bezsenzorové vektorové řízení IM) |
| Přetížitelnost: | ND: 150 % / 60 s, LD: 120 % / 60 s |
| Časy zrychlení/zpomalení: | 0,00 až 3600,00 s (lineární nebo S křivka) |
| Nosná frekvence: | ND: 2 až 15 kHz, LD: 2 až 10 kHz |
| Brzdění: | vestavěný brzdný tranzistor (externí brzdný odpor) |

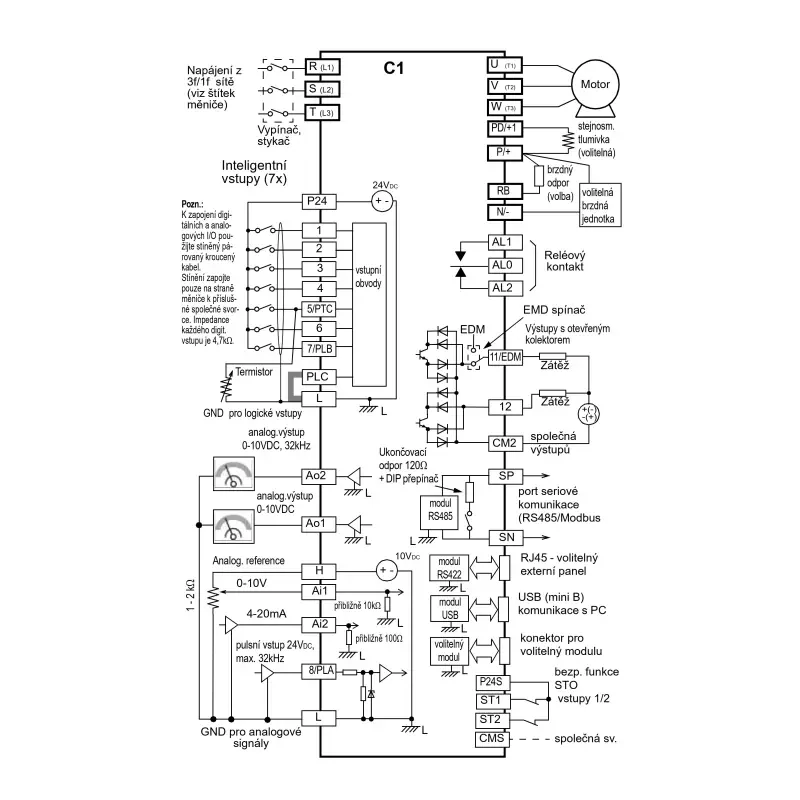

| Vstupy: | 7 digitálních vstupů (NO/NC, Sink/Source), pulzní vstup max. 32 kHz, 2 analogové vstupy (0 až 10 V / 4 až 20 mA), vstup PTC termistoru |
| Výstupy: | 2 výstupy s otevřeným kolektorem, 1 reléový výstup (přepínací kontakt), analogový výstup 0 až 10 V / 4 až 20 mA, pulzní výstup max. 32 kHz |
| Bezpečnostní funkce: | STO (Safe Torque Off), 2 vstupy ST1/ST2, výstup EDM; SIL3, ISO 13849-1 Cat.3 PLe |
| Komunikace: | USB Micro-B (ProDriveNext), Modbus RTU (RS-485), RJ45 pro externí ovládací panel; volitelně EtherCAT, PROFIBUS, PROFINET (moduly řady WJ200) |
| Vestavěné PLC: | EzSQ – sekvenční programování přímo v měniči |
| Digitální panel: | 5místný 7segmentový displej, stavové LED, 4 tlačítka a otočný JOG ovladač |
| Externí napájení řízení: | 24 V DC (svorka P24) |
| EMC filtr: | není vestavěn (volitelný externí odrušovací filtr) |
| Stupeň krytí: | IP20, vyměnitelný ventilátor |
| Vlhkost okolí: | 20 až 90 % RH (bez kondenzace) |
| Teplota skladování: | –20 °C až +65 °C (krátkodobě během transportu) |
| Teplota okolí: | ND: –10 °C až +50 °C, LD: –10 °C až +40 °C |
| Instalace: | vnitřní (bez korozivních plynů, olejové mlhy a prachu) |
| Instalační výška: | max. 1000 m n. m. (nad 1000 m snížení proudu o 1 % / 100 m) |
| Vibrace: | 0,075 mm pro 10 až 57 Hz; 9,8 m/s² (1,0 G) pro 57 až 150 Hz |

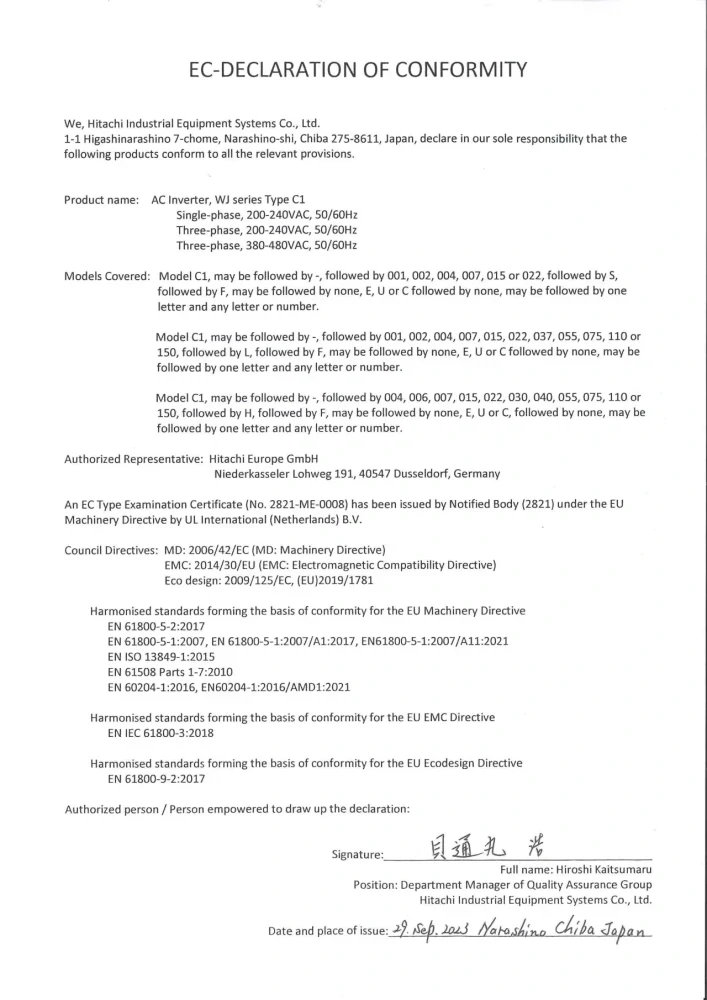

| Normy: | CE, UL, c-UL, RoHS2 |
| ** ND (Normal Duty) – normální zatížení, aplikace s konstantním momentem (dopravníky, zdvihy, stroje). LD (Light Duty) – lehké zatížení, aplikace s proměnným momentem (ventilátory, čerpadla). |
Parametry
VýrobceHITACHI
Napájecí napětí, 3 fázové3x 380 až 480V, 50 / 60Hz
Výstupní výkon (motor)2.2 / 3kW (provoz ND / LD)
Výstupní proud6 / 7.1A (provoz ND / LD)
Výstupní napětí3x 380 až 480V, 0.01 až 590Hz
