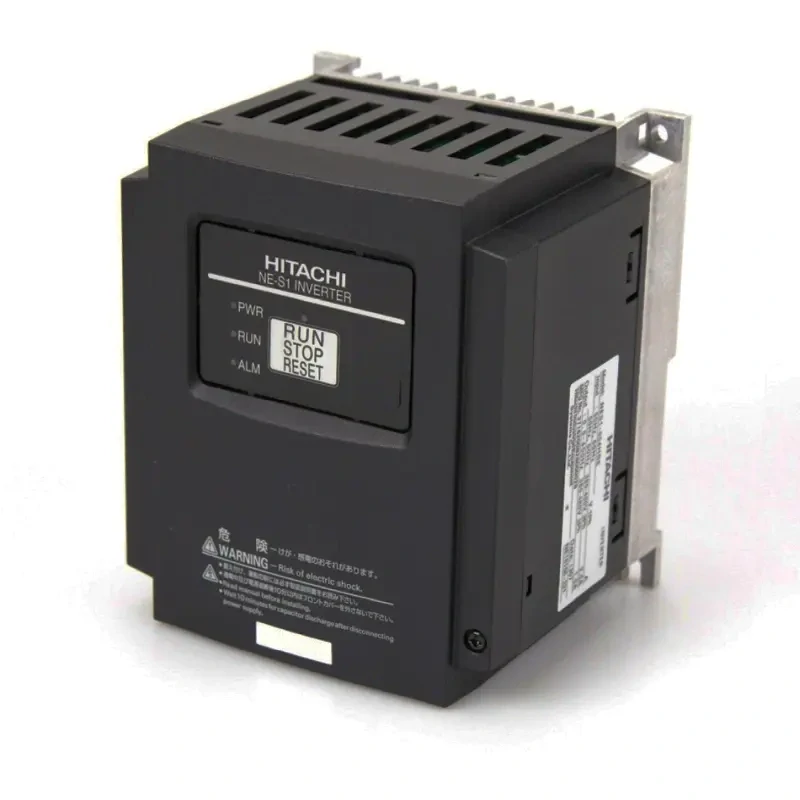

- HITACHI, měnič frekvence 4.0 kW, typ NES1-040HBE, IP20, napájení 3 fáze
HITACHI, měnič frekvence 4.0 kW, typ NES1-040HBE, IP20, napájení 3 fáze
- Kompletní specifikace
- Parametry
- Ke stažení
- HITACHI, měnič frekvence 4.0 kW, typ NES1-040HBE, IP20, napájení 3 fázeobvykle do 3 dnů, skladem 1 ks11 616,00 Kč/ ks9 600,00 Kč bez DPH
Kompletní specifikace

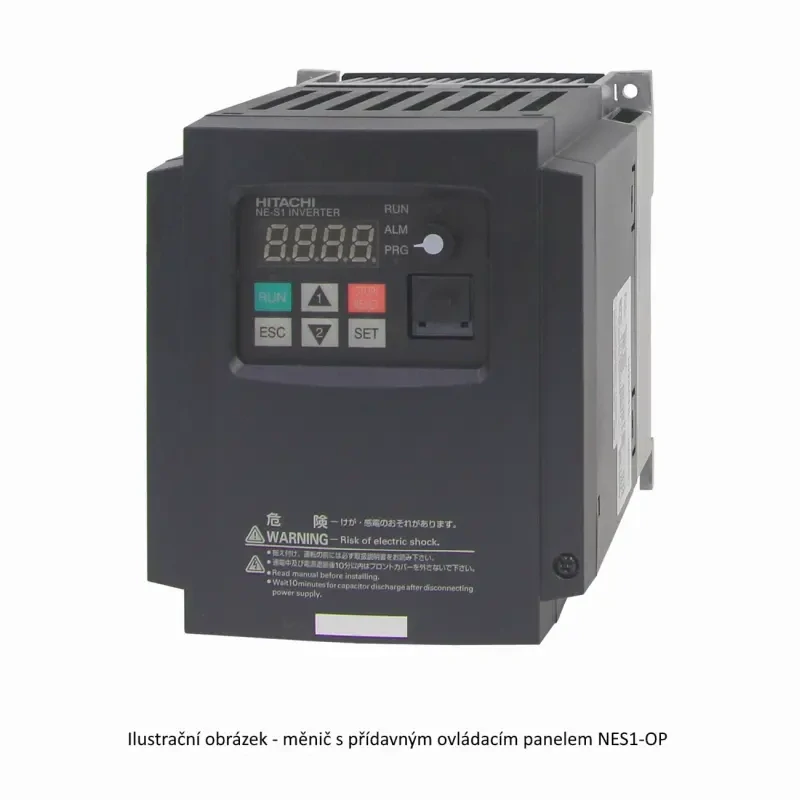

Frekvenční měniče Hitachi řady NE-S1 jsou ekonomickou volbou pro jednoduché pohony. Díky malým rozměrům a možnosti montáže vedle sebe šetří místo v rozváděči, ovládají se jediným tlačítkem a standardně obsahují komunikaci Modbus RTU i funkci úspory energie. Nastavení lze pohodlně provést programem ProDriveNext, volitelně je k dispozici operátorský panel NES1-OP s displejem. Řada je určena pro pohony ventilátorů, čerpadel, dopravníků a podobných zařízení.
| Maximální výkon motoru: | 4,0 kW |
| Jmenovitý výstupní proud: | 9,2 A |
| Jmenovitá kapacita: | 6,0 kVA (380 V) / 7,6 kVA (480 V) |
| Výstupní napětí frekvenčního měniče: | 3 x 380 až 480 V~ |
| Rozsah napájecího napětí: | 3 x 400 V -15 % až 480 V +10 %, 50/60 Hz ±5 % |

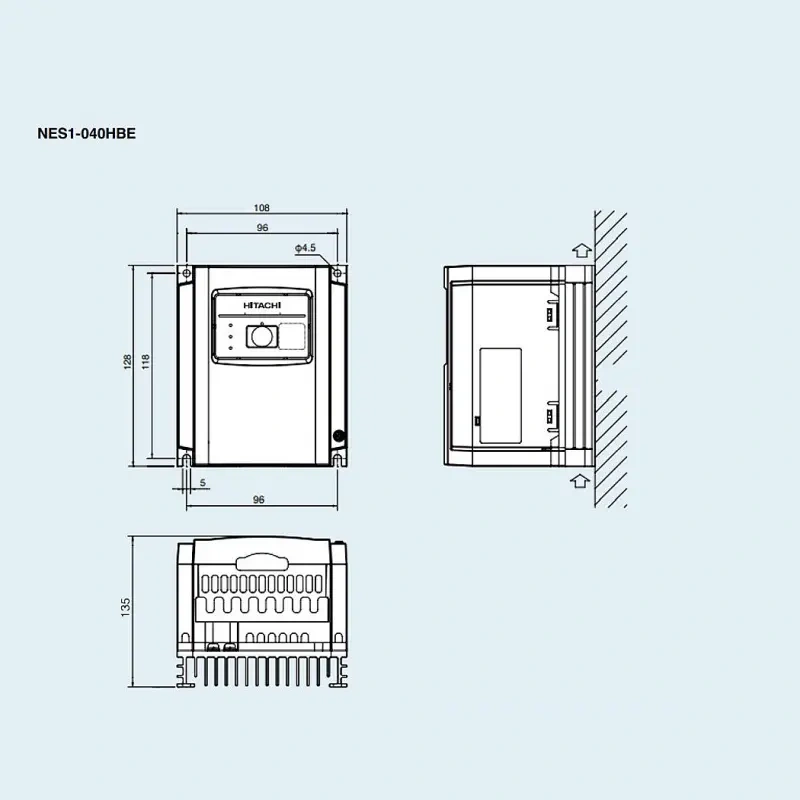

| Rozměry (š x v x h): | 108 x 128 x 135 mm |
| Hmotnost: | 1,2 kg |
| Způsob řízení: | sinusová pulsně-šířková modulace (PWM) |
| Charakteristika U/f: | řízení U/f (konstantní moment, snížený moment) |
| Rozsah výstupní frekvence: | 0,1 až 400 Hz |
| Přesnost frekvence: | Digitálně nastavená hodnota: ±0,01 % z fmax |
| Analogově nastavená hodnota: ±0,2 % z fmax (25 °C ±10 °C) | |
| Rozlišení nastavené hodnoty frekvence: | Digitálně nastavená hodnota: 0,01 Hz |
| Analogově nastavená hodnota: 1/1000 z fmax | |
| Možnost přetížení: | 150 % po dobu 60 s |
| Časy zrychlení/zpomalení: | 0,01 až 3600 s (lineární nebo S-křivka), nastavitelné i pro 2. motor |
| Hodnota nastavení frekvence: | potenciometr, 0 až 10 Vdc, 0 až 20 mA, Modbus, ovládací panel |
| Povel CHOD / STOP: | externí dvoustavový signál (i 3vodičové ovládání), Modbus, ovládací panel |

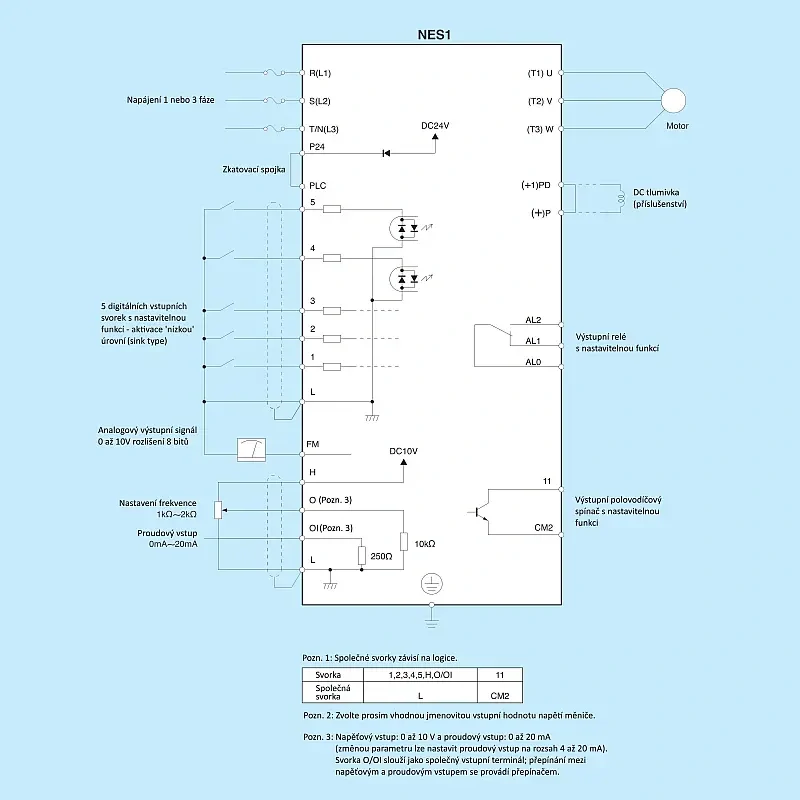

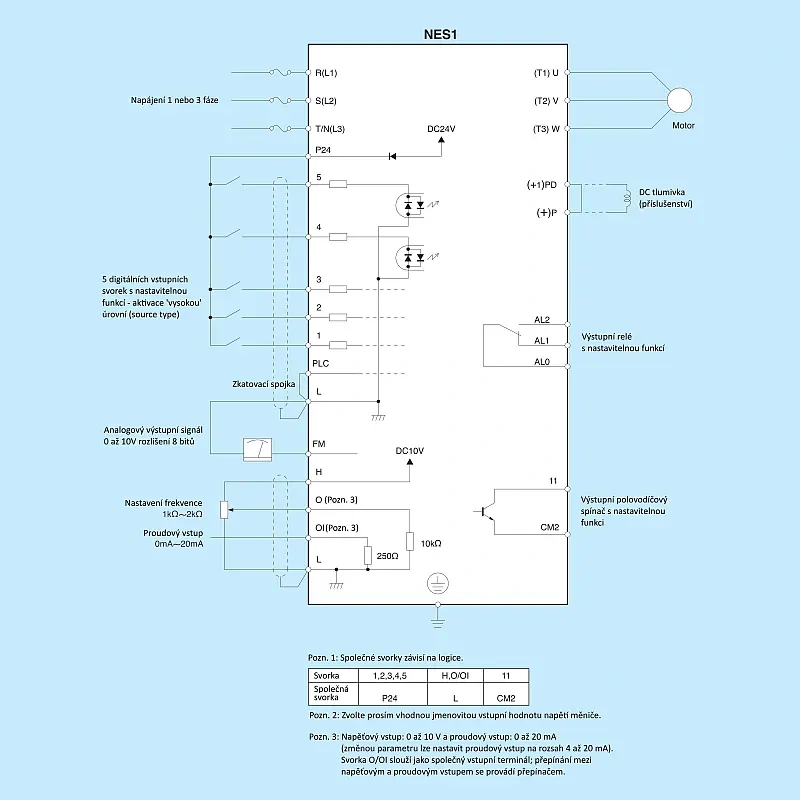

| Inteligentní vstupní svorky: | 5 svorek s volitelným významem |
| Analogový vstup: | 1 svorka, přepínač O/OI: 0 až 10 Vdc [O] nebo 0 až 20 mA [OI], rozlišení 10 bit |
| Inteligentní výstupní svorky: | 1x tranzistor s otevřeným kolektorem, 1x reléový přepínací kontakt |
| Pulsní výstup: | 1x pulsní signál s modulovanou střídou |
| Komunikace: | Modbus-RTU přes RS485 (RJ45), přepínatelné na RS422 pro panel a PC (ProDriveNext) |
| Brzdění do kondenzátorů: | přibližně 20 až 40 % |
| Systém chlazení: | ventilátor |
| Ochrana motoru proti přetížení: | elektronické relé tepelného přetížení |
| Stupeň krytí: | IP20 (JIS C 0920, IEC 60529) |
| Vlhkost okolí: | 20 až 90 % (bez kondenzace) |
| Teplota okolí: | -10 °C až +50 °C |
| Teplota skladování: | -20 °C až +65 °C |
| Instalace: | vnitřní (bez korozivních plynů, prachu etc.) |
| Instalační výška: | max. 1000 m |
| Vibrace: | 5,9 m/s2 (0,6 G), 10 až 55 Hz |
| Splněné standardy: | CE, UL, c-UL, c-Tick |
?
Parametry
VýrobceHITACHI
Napájecí napětí, 3 fázové3x 400 až 480V, 50 / 60Hz
Výstupní výkon (motor)4.0kW
Výstupní proud9,2A
Výstupní napětí3x 380 až 480V, 0.1 až 400Hz
