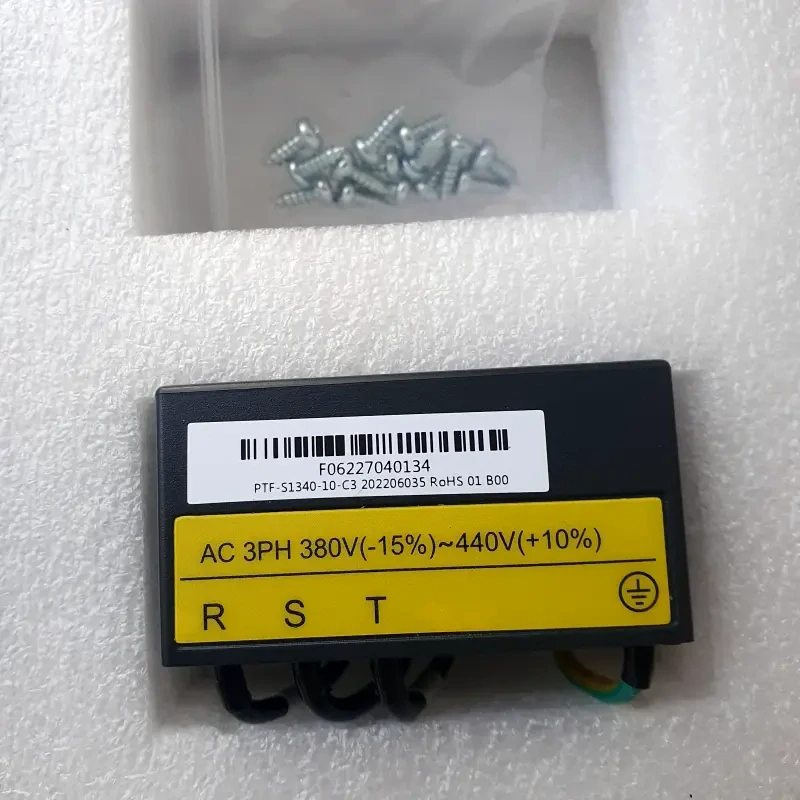

PTF-S1340-10-C3, odrušovací filtr k měniči, třída 'C3'

Odrušovací filtr pro měniče s třífázovým napájením, řady S1 s možností montáže do měniče pro úsporu místa. Odrušovací filtry se používají pro odrušení měničů frekvence. Filtr se připojuje mezi vstupní (síťové) svorky měniče frekvence a napájecí síť. Omezuje tedy rušení, které generuje měnič frekvence a jež by se šířilo napájecí sítí do okolí. Efektivní potlačení rušení je však zajištěno pouze tehdy, je-li pro příslušný měnič frekvence vybrán vhodný filtr a je-li nainstalován v souladu s doporučeními uvedenými v příručce pro EMC.

Základní doporučení:

• Kabel motoru by měl být co nejkratší, aby se snížilo elektromagnetické vyzařování a kapacitní proudy. Doporučuje se, aby délka kabelu k motoru nepřesáhla 50 m. Při delším kabelu se doporučuje instalovat výstupní motorovou tlumivku.
• Odrušovací filtry obsahují kondenzátory mezi fázemi, fázemi a ochranným vodičem a také vybíjecí rezistory. Po vypnutí napájení proto před prací na svorkách filtru vyčkejte minimálně 60 sekund. Ochranný vodič musí být k odrušovacímu filtru připojen pevně a trvale.

Filtr je určen pro měniče S1-00032HFE až S1-00073HFE.
